Приварная скользящая опора в Москве
Опоры являются универсальной конструкцией для стабилизации трубопроводной системы. С помощью неподвижных опор можно надежно закрепить трубы ППУ, и они не будут перемещаться и деформироваться. Подвижные опоры используются для сохранения направленных движений труб, без изменения оси.
Неподвижные опоры – разновидность крепежно-опорных систем для жесткой фиксации участка трубопровода.

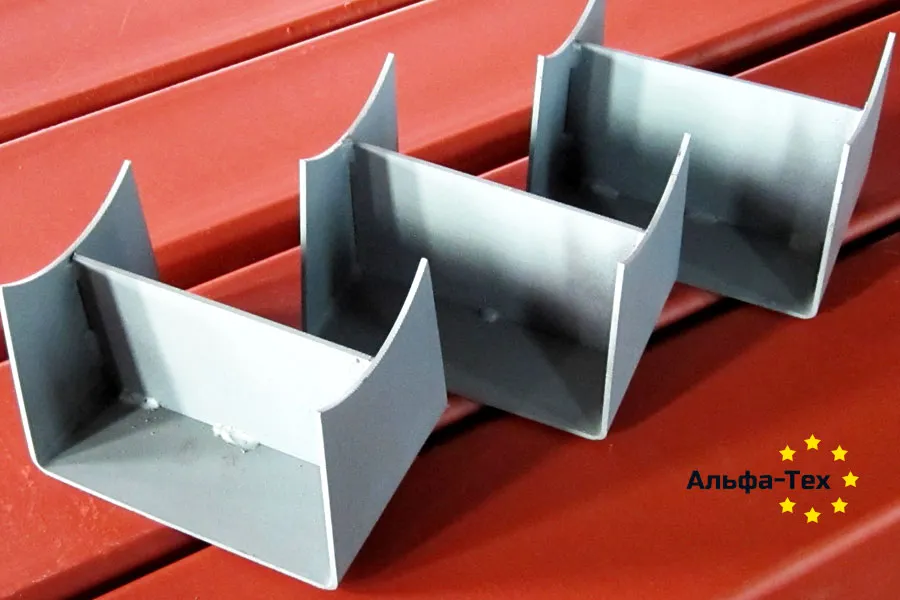

Конструкция скользящих приварных опор
Купить скользящие приварные опоры в Москве можно в компании Альфа-тех Инвест Мы предлагаем своим клиентам качественный продукт, который имеет много преимуществ. Наши изделия изготавливаются по всем требованиям ГОСТ. Все опоры имеют сертификацию.
Изначально выпуск скользящих приварных опор трубопроводов регламентируется отраслевым стандартом ОСТ 34-10-616-93. Изделия предназначены для следующих эксплуатационных условий:
- трубопроводы объектов энергетической отрасли;
- температура среды максимум +300°С;
- давление среды 2,5 МПа максимум;
- номинальный диаметр DN 57 – 1620 мм;
- конструкционный материал углеродистая и нержавеющая сталь.
В стандарте ОСТ 34-10-616 содержатся таблицы с вариантами исполнения скользящих опор под конкретные осевые и вертикальные нагрузки. Особенности конструкции отражены в названии опоры:
- верхняя ее часть состоит и подушки седлообразной формы на подставке из гнутого уголка;
- нижней частью является пластина с двумя направляющими уголками;
- верх приваривается к трубопроводу, низ крепится анкерами к фундаменту;
- опорная пластина может сдвигаться по направляющим, обеспечивая одну степень свободы конструкции.
Нечетная маркировка 001 – 221 принята для опор из углеродистой стали ст. 20, четная 002 – 222 для опор из нержавейки AISI 304.
Некоторые производители маркируют эти опоры ОПП1 (18 – 48 мм), ОПП2 (57 – 1620 мм), ОПП3 (57 – 1620 мм).
Регулируемая опора.
Конструкция состоят из опорной пяты с направляющими, по которым можно перемещать клиновые упоры с обеих сторон. Это позволяет изменять диаметр трубчатой подушки, использовать скользящую опору в трубопроводах разного диаметра.
Обозначается опора ОР, обеспечивает регулировку по высоте 15 – 30 мм, предназначена для диаметров 175 – 1020 (DN 150 – 1000).
Технические характеристики опор скользящих приварных
При установке скользящей приварной опоры температура никак не может повлиять на работоспособность трубопроводной системы. Опоры — это решение разных проблем:
- поддержка трубы;
- защита от нагрузок разного типа;
- из-за температурных скачков не возникает напряжение.
Со скользящими приварными опорами, в отличие от неподвижных, трубы легко выдерживают вибрации, изменение давления и тепловые перепады.
На рынке сегодня представлена целая серия опоры скользящих приварных, поэтому каждый сможет найти изделие, которое подходит именно для его типа инженерной коммуникации. В ООО Альфа-тех Инвест вы сможете подобрать скользящие опоры по диаметру и для нужной высоты прокладки.
Выбираем опору
Если вы решили, что строительство инженерной коммуникации никак не может обойтись без опорного оборудования, то пришло выбрать наиболее подходящий вариант. В компании Альфа-тех Инвест можно купить следующие виды опор:
- однорядные опоры;
- скользящие опоры серии Т13;
- скользящая опора для трубопроводов;
- неподвижные опоры;
- катковые опоры.
Помогут разобраться во всех видах опор наши специалисты. Они с радостью проконсультируют вас обо всех изделиях, и подберут конструкцию с учетом всех особенностей вашей системы.
