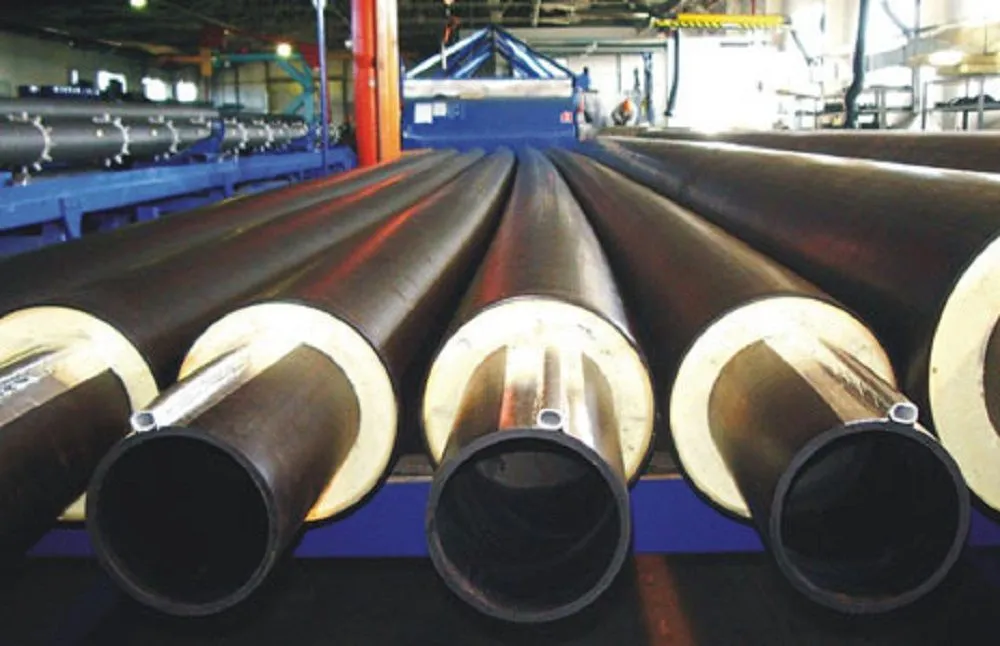

Трубы ППУ: размеры, вес и другие характеристики

С помощью труб ППУ прокладывают различные виды теплопровода и водопровода с горячей водой. Размеры трубы ППУ могут быть самыми разными. Этот показатель определяется в зависимости от особенностей трубопровода. Независимо от диаметра, эксплуатировать трубы разрешено при давлении не выше 16 бар, а рабочая температура проводимой жидкости составляет 140°С.

Преимущества труб ППУ заключаются в следующих факторах:

  • низкой теплопроводности при высоких теплоизоляционных свойствах: более чем в два раза выше, чем у минеральной ваты;
  • длительная эксплуатация, сроки которой достигают 30 лет и более;
  • прочность и высокая стойкость к механическим повреждениям и воздействиям окружающей среды;
  • дополнительная защита стальной трубы от коррозии;
  • низком коэффициенте впитывания воды (менее 2%).

Труба ППУ: технические характеристики

Изготовление труб с изоляцией из пенополиуретана регулируется ГОСТом 30732-2006. Нормативно-техническая документация выпуск двух видов продукции: стандартного и усиленного. Данная характеристика зависит от вида ППУ-скорлупы для труб. Технические характеристики конструкции позволяют провести её монтаж при температуре до -18С. Для работы в зонах с низкими отрицательными температурами используют трубы с усиленной внешней оболочкой.

Монтаж изделий осуществляется при помощи специальных фасок, расположенных на свободных концах труб. Иными словами, они просто вставляются друг в друга, образуя цельную конструкцию. Вес трубы в ППУ изоляции равномерно распределяется по всем опорным точкам конструкции.

Внутри пенного слоя может быть расположена система СОДК. При этом в трубе расположены несколько медных проводов, которые позволяют автоматически определить нарушение целостности изоляционного слоя. Индикатор позволяет в кратчайшие сроки выявить и устранить протечку на теплотрассе. Количество медных кабелей при этом зависит от размеров трубы в ППУ изоляции:

  • 2 провода – диаметр до 426 мм;
  • 3 провода – диаметр от 530 мм.

Характеристики стальной трубы, которая является основанием для слоя изоляции определяются ГОСТами 10705-80, 3262-78, 8732-78 и СНиПом 3.05.03-85. К самой изоляции и размерам скорлупы трубы в ППУ предъявляются следующие требования:

  • Пенополиуретан, используемый при изготовлении теплоизоляции должен иметь низкую степень горючести: Г3-Г4.
  • Плотность материала должна быть от 60 кг/м3 и выше.
  • Теплопроводность материала не должна превышать 0,0033 Вт/мС.
  • Независимо от размеров, скорлупа ППУ для изоляции труб должна быть изготовлена из чёрного полиэтилена, марки не ниже ПЭ80.

Другие характеристики оболочек трубы ППУ:

Маркировка изоляционных труб содержит в себе следующие данные:

  • аббревиатуру названия основного материала трубы (например, для стальных изделий пишут «Ст»);
  • диаметр изделия;
  • размер толщины стенок;
  • вид изоляции (для стандартного вида используют «1», для усиленного – «2»);
  • сокращенная аббревиатура изоляционного материала (для пенополиуретана – «ППУ»);
  • вид защитной оболочки (для полиэтиленовой – «ПЭ», для оцинкованной – «ОЦ»).

Размеры труб по ГОСТу

Длина продукции напрямую зависит от диаметра трубы:

  • для диаметра до 219 мм – от 8 до 12 м;
  • для диаметра от 273 мм – от 10 до 15 м.

Внешняя скорлупа должна полностью покрывать трубу. Допустимо превышение размеров покрытия на 50 мм. В случае необходимости на торец трубы может быть нанесена дополнительная гидроизоляция. При этом максимальное значение неизолированного конца для трубы, диаметром до 315 мм, может составлять не более 150 мм, а для диаметра скорлупы свыше 400 мм допустимое знание – 210 мм.

Размеры труб в зависимости от вида оболочки

Размеры трубы ППУ при измерении наружного диаметра могут составлять от 32 до 1420 мм. Толщина стенок металла при этом варьируется в диапазоне от 3 до 12 мм. Показатели диаметра и размеров во многом зависит от вида трубы ППУ с точки зрения материала оболочки:

  • ПЭ – полиэтиленовая оболочка. Для защиты трубы при этом используется внешний слой из полиэтилена. Такой вид изделий применяют при прокладке трубопровода подземного типа, либо при расположении труб в канальных трубопроводах.
  • ОЦ – оцинкованная оболочка. Оцинкованная скорлупа выполняет дополнительные защитные и укрепляющие функции. Такие трубы можно размещать наземным способом. Они надёжно защищены от воздействия окружающей среды и механических повреждений.

Полиэтиленовое покрытие в наземных условиях не способно обеспечить достаточную защиту конструкции. Это связано с тем, что полиэтилен разрушается под воздействием ультрафиолетового излучения, влажности и других внешних факторов.

Технические характеристики и размеры труб ППУ ПЭ:

Размеры наружного диаметра варьируются в диапазоне 32-1020 мм. Внутренние показатели при этом могут быть от 25 до 1000 мм. Вес трубы ППУ ПЭ зависит от ее диаметра и длины, а также от толщины стенок. Данный показатель составляет 2-11 мм, а толщина полиэтиленовых стенок оболочки – от 3 до 15 мм.

Размер и технические характеристики для труб ППУ ОЦ:

Для изделий, оболочкой которых служит оцинкованная сталь, диаметр имеет внешние показатели 32-530 мм, внутренние – от 25 до 500 мм. Толщина оболочки ОЦ не превышает 0,7 мм при общей толщине стенок до 7 мм.
